  Данная технология используется для разводки HDMI-сигнала в домашних условиях (многокомнатные квартиры / дома и коттеджи / дачные участки и т. д.), а также в профессиональных инсталляциях (видеодемонстрации на множестве HDTV-дисплеев в торговых сетях, шоу-румах, барах и ресторанах, залах ожидания, на выставках и т. п.).

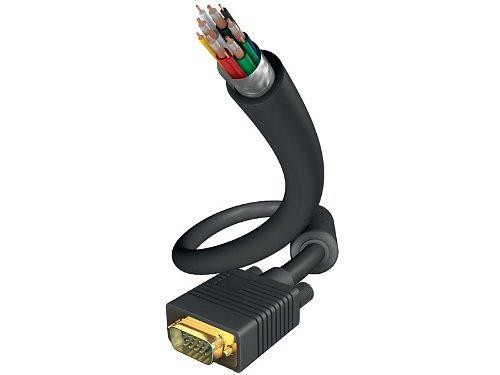

Используя кабели витой пары Cat 5/6, с удлинителями линий различных сигналов (HDMI, DVI, VGA, RGBHV, USB и др) позволяют получить требуемый сигнал на значительных расстояниях. Передатчики-конвертеры сигналов крайне просты в монтаже, настройке и подстройки уровня обратного сигнала. Приемный и передающий блоки соединяются между собой двумя или одним кабелем витой пары, - лучше 6 категории. Передающий блок удлинителя устанавливается рядом с компьютером, телеприставкой или DVD плеером. Располагается рядом с ответным устройством или монитором на удаленном расстоянии.



  Чем Мы можем помочь Вам?!   ▪ продублируем изображение на десятки мониторов;
▪ подберём, подключим оборудование;
▪ проложим кабель;
▪ обожмём коннекторами RJ-45;
▪ произведём монтаж мониторов, оборудования;
▪ настроим iP-видеонаблюдение;
▪ объединим всё в единую ЛВС;
▪ настроим удалённый доступ.



Удлинитель/Конвертер HDMI-Ethernet предназначен для преобразования сигнала HDMI в стандарт TCP/IP и его передаче по сетевому кабелю или локальной сети. Удлинитель может передавать сигнал от источника HDMI сигнала (например видеорегистратор), или таких как HD STB, DVD, PS3, HDMI видеокарта и т. д. для воспроизведения на HD DLP проектор, LCD, LED дисплеи и другое аудио-видео оборудование.

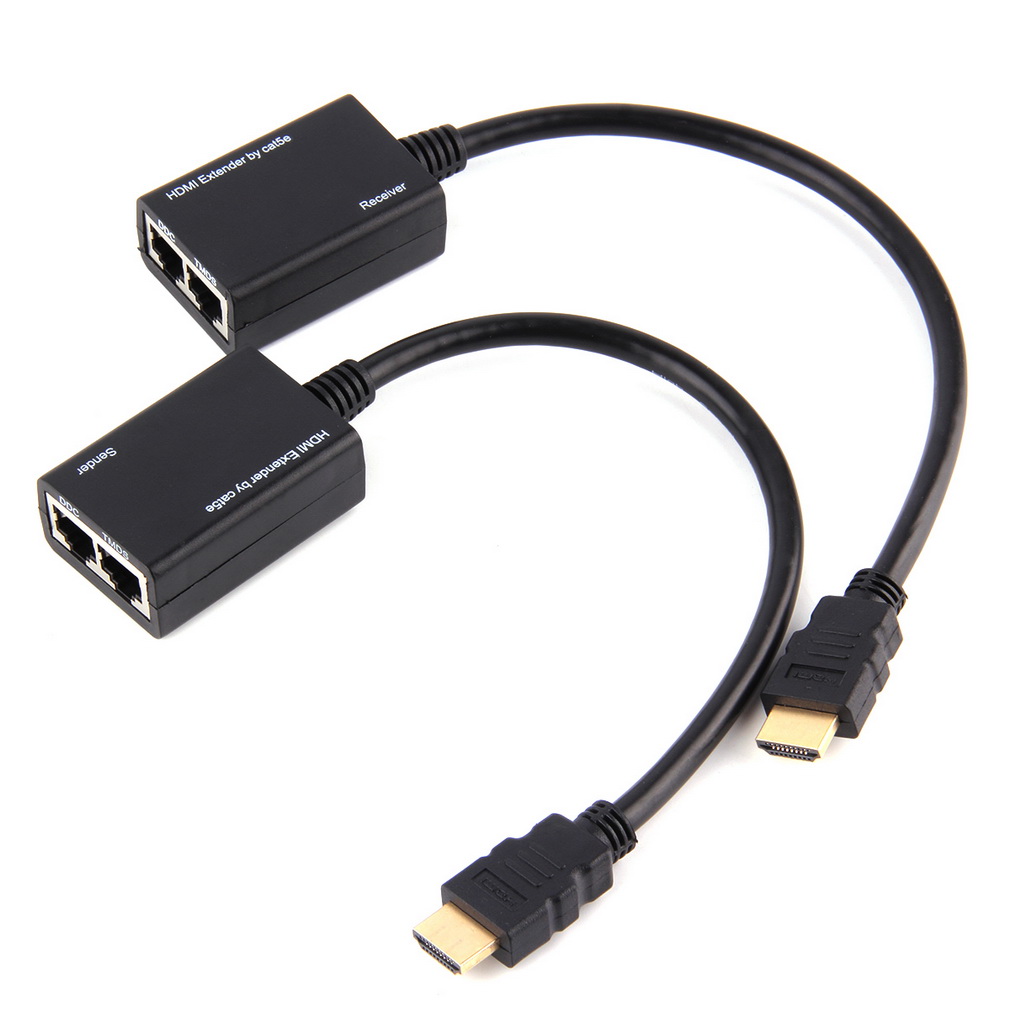

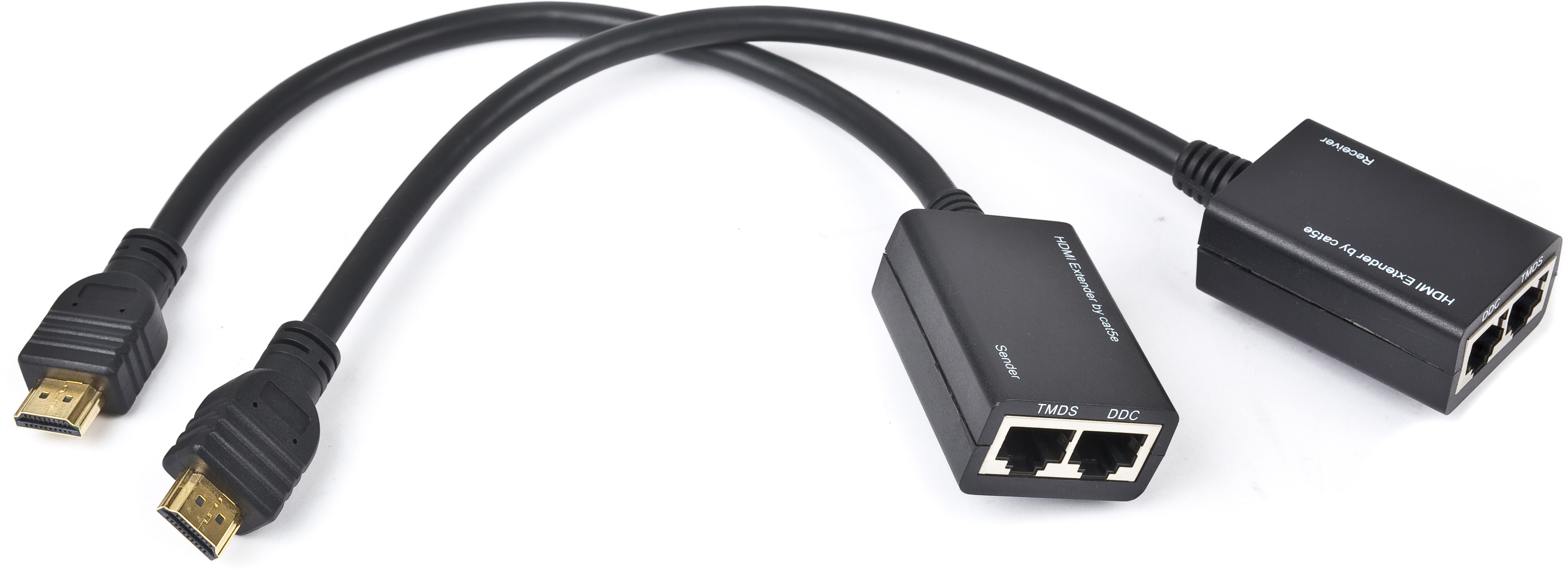

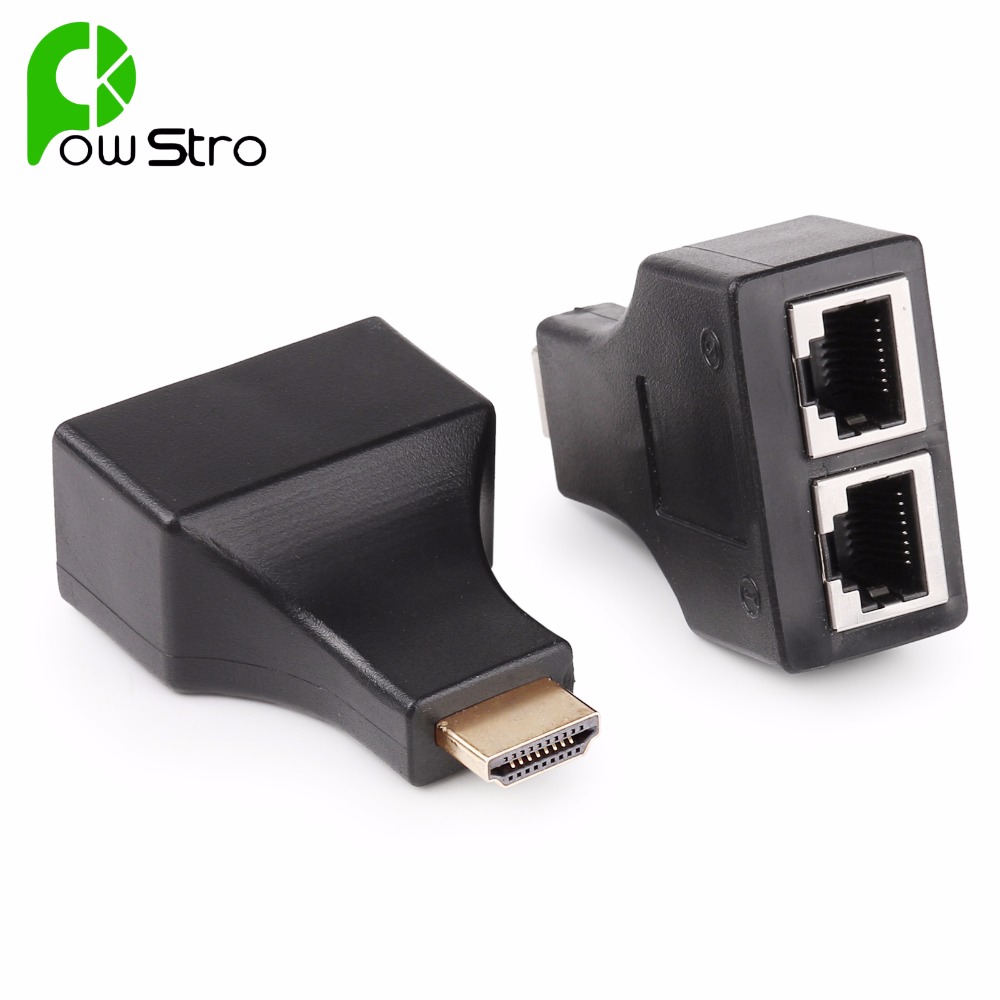

Передает HDMI сигнал по одному, двум Cat 5/6 кабелю (в зависимости от модели сплиттера), передает сигнал в сеть Ethernet и работает, как HDMI сплиттер плюс «бесконечный» удлинитель сигнала при помощи подключения к многопортовому роутеру Ethernet. Так же возможно каскадное наращивание системы из нескольких уровней. Если устройство подключить к роутеру и хабу, сигнал HDMI можно передавать на неограниченное расстояние. Благодаря технологии удлинения HDMI сигнала, один трансмиттер можно соединять с несколькими ресиверами. Для передачи сигнала через HDMI Cat 5e/6 Extender single cable по одной витой паре используется один кабель "витая пара", - это касается только данного устройства. Во-первых, расход кабеля в 2 раза меньше, чем для двухпроводных экстендеров (кабеля нужно ровно столько, сколько есть фактического расстояния между источником и приёмником), а во-вторых просто меньше проводов укладывать. То есть, если нужно отправить HDMI-сигнал в другую точку на 60 м без потерь, используется всего 60 м "витой пары" (Cat6). Не стоит также заботиться о точной настройке параметров передачи в зависимости от длины кабеля, – система всё сделает за вас сама!






Витая пара должна быть качественной!
  ▪ HDMI mini Extender не использует внешних источников питания;
▪ работает по протоколу HDMI1.2;
▪ совместим с HDCP;
▪ скорость передачи данных до 1.65 Гб;

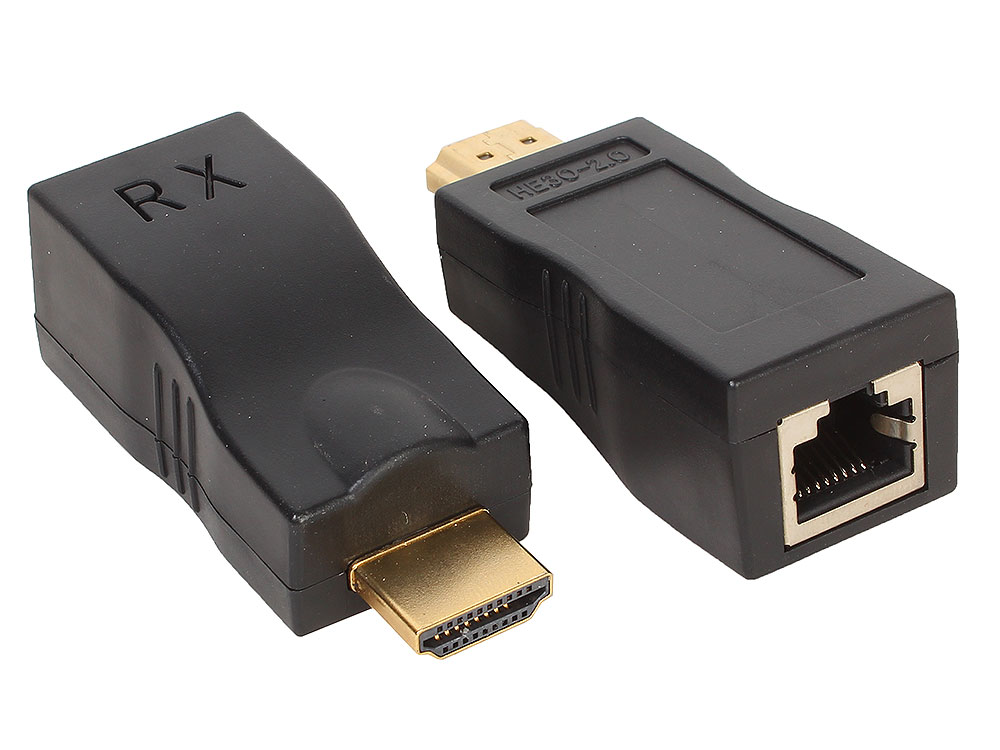

▪ для подключения к HDMI разъёмам Вам не потребуется дополнительный HDMI кабель. Благодаря встроенному усилителю сигнала, качество картинки при больших расстояниях не ухудшается. HDMI удлинитель по витой паре с одним входом RJ-45 и одним выходом HDMI, используется для подключения устройств с HDMI разъёмами, которые находятся на большом расстоянии друг от друга. HDMI mini Extender обязательно используйте с витой парой категории CAT5e/6, таким образом расстояние между устройствами можно увеличить от 30 до 50 метров при разрешении 1080p.



Схема подключения LCD дисплеев, мониторов по витой паре, для передачи, дублирования HDMI сигнала на расстояние до 60-70 метров (расстояние серьёзно зависит от категории витой пары и от правильности обжима концов коннекторами RJ-45).

На примере мы подключили два монитора от видеорегистратора, один из которых находится на расстоянии более 50 метров. Для того чтобы подключить три и более, нам нужно оборудование, которое поддерживает необходимое колличество портов, в зависимости от дисплеев и другого видео оборудования.



Концы витой пары обжимаем коннекторами RJ-45 по стандартам EIA/TIA-568A или EIA/TIA-568В.



Прямой патч - корд обжатый по стандарту: EIA/TIA-568A -EIA/TIA-568A.



Прямой патч - корд обжатый по стандарту: EIA/TIA-568B -EIA/TIA-568B.



Схема подключения коаксиального телевизионного кабеля, оконцовка розеткой, F-разъёмом»
